电子墨水屏为何能续航数周？从电泳粒子到双稳态的物理魔法

2019年，一位Reddit用户做了一个实验：他将Kindle充满电后，在屏幕上显示一张静止图片，然后关掉所有无线连接。六周后，他打开设备——电量几乎没变。屏幕上的图片依然清晰如初。

这在消费电子领域几乎是不可思议的。智能手机的电池撑不过一天，笔记本电脑几个小时就需要充电，而一台电子书阅读器却能以"无电源"状态保持图像数周。这种能力源自一项被很多人使用却鲜有人真正理解的技术：电子墨水屏。

物理移动的像素

理解电子墨水屏的第一步，是认识到它与所有主流显示技术的本质区别。LCD通过电场控制液晶分子的方向来调制背光，OLED直接让有机材料发光——它们的共同点是：图像形成依赖电子的运动或能级跃迁，速度在毫秒甚至微秒量级。

电子墨水屏则完全不同。它的每一个像素都包含真实的物理粒子，这些粒子需要在液体中移动才能改变颜色。这不是电子的跳跃，而是物质的位移。

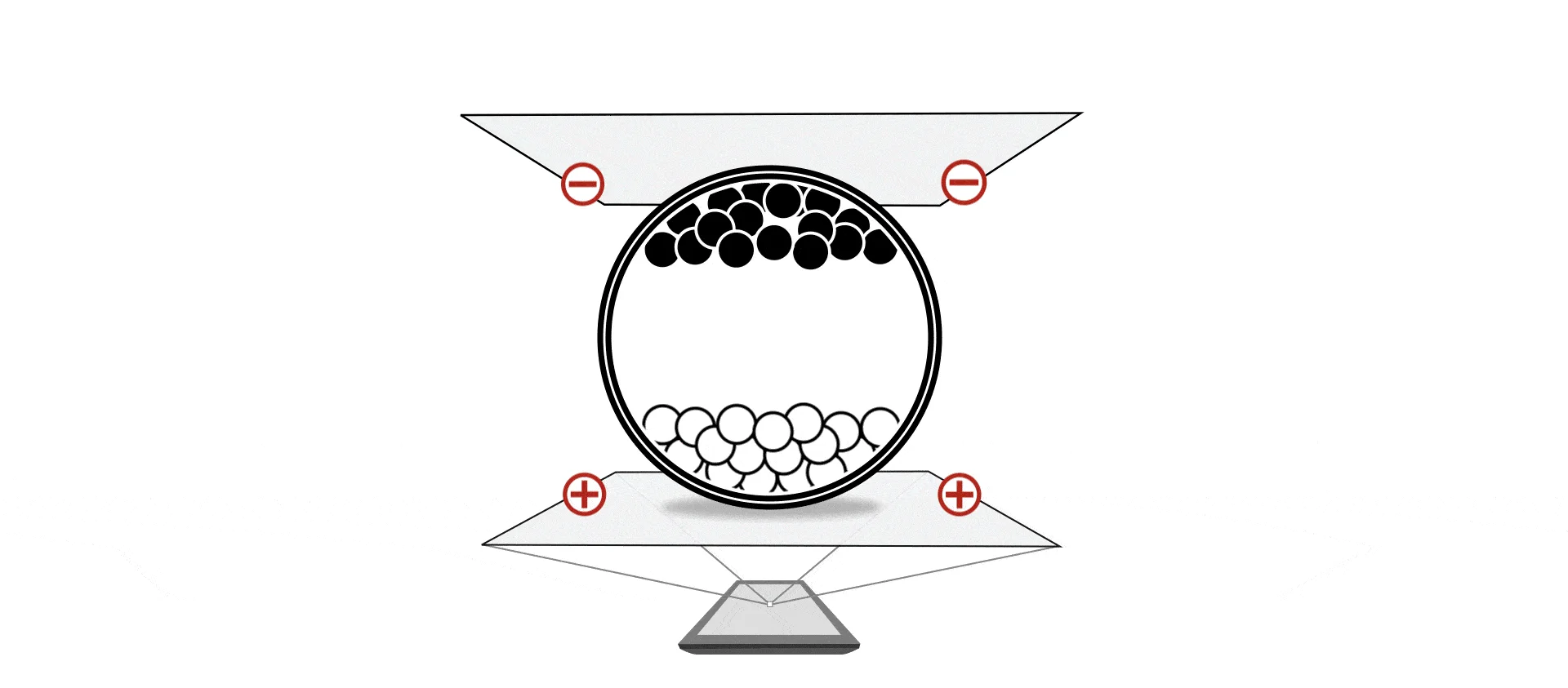

最经典的E Ink微胶囊结构是这样的：每个像素由数十个微胶囊组成，每个微胶囊直径约40-70微米，大致相当于人类头发的粗细。胶囊内部充满了透明液体，悬浮着两种带电粒子——带负电的黑色二氧化钛颗粒，以及带正电的白色氧化钛颗粒。

当在胶囊上下施加电场时，带电粒子会向相反电极移动。施加正电压时，白色粒子被吸引到顶部，屏幕呈现白色；施加负电压时，黑色粒子浮上来，屏幕呈现黑色。这个过程被称为电泳（Electrophoresis）。

图片来源: www.eink.com

这听起来简单，但工程实现极其复杂。粒子不能只停在顶部或底部，还需要能停留在中间位置以显示灰阶。每次图像更新时，驱动电路需要知道每个像素当前的状态，然后计算出正确的电压序列来驱动粒子到达目标位置。这就是为什么电子墨水屏的刷新需要复杂的波形算法。

双稳态：功耗的秘密

电子墨水屏最核心的优势来自一个物理特性：双稳态（Bistability）。

在微胶囊中，当粒子移动到顶部或底部后，它们会停留在那里，即使电场消失也不会移动。这源于粒子与胶囊壁之间的物理相互作用——一旦粒子"定居"，就需要额外的能量才能让它重新移动。

这意味着：电子墨水屏只有在更新图像时才消耗电量，显示静态内容时几乎零功耗。

对比一下LCD：液晶分子需要持续的电压来保持特定方向。切断电源，图像瞬间消失。这就是为什么LCD设备的电池续航主要被屏幕"吃掉"——显示器一直在工作。

而电子墨水屏的功耗数据惊人：一次全屏刷新大约消耗7-8毫焦耳每平方厘米。假设一个6英寸电子书阅读器每天翻页50次，一年下来屏幕消耗的能量还不到一节AA电池的十分之一。

实际测试中，搭载电子墨水屏的设备在纯阅读场景下可以轻松实现数周续航。这不是营销噱头，而是双稳态物理特性的直接结果。2007年，第一代Kindle发布时就打出了"一次充电，续航一周"的口号，当时大多数智能手机还撑不过一天。

刷新速度：物理的代价

双稳态和低功耗的优势伴随着一个无法回避的代价：刷新速度。

粒子在液体中的移动是机械运动，受到粘滞阻力的限制。根据Stokes定律，微粒在流体中运动的阻力与流体粘度成正比。电子墨水屏内部的悬浮液粘度约为2-10厘泊，粒子直径在亚微米量级，典型驱动电压15伏左右。在这些条件下，粒子完成一次跨越胶囊的移动需要数十到数百毫秒。

这不是可以简单"加速"的过程。如果驱动电压过高或脉冲时间过短，粒子可能无法精确定位，导致图像模糊或残影。更关键的是，粒子运动具有惯性——快速停止需要复杂的反向驱动来"刹车"，这反而增加了总时间。

因此，电子墨水屏的刷新呈现一个特点：质量越好，速度越慢。全刷新（Full Refresh）会完整地清除旧图像、驱动粒子到位、消除残影，但需要数百毫秒到数秒。快速刷新（Partial Refresh或A2模式）只更新变化的像素，速度可以到120-300毫秒，但会累积残影。

颜色进一步增加了复杂性。电子墨水屏的主流彩色技术有两种路径：

Kaleido技术：在黑白粒子层上方叠加彩色滤光片。每个彩色像素由3-4个黑白子像素组成，通过调整子像素的黑白比例来模拟颜色。这种方式相对较快，但色彩饱和度有限，分辨率降低。

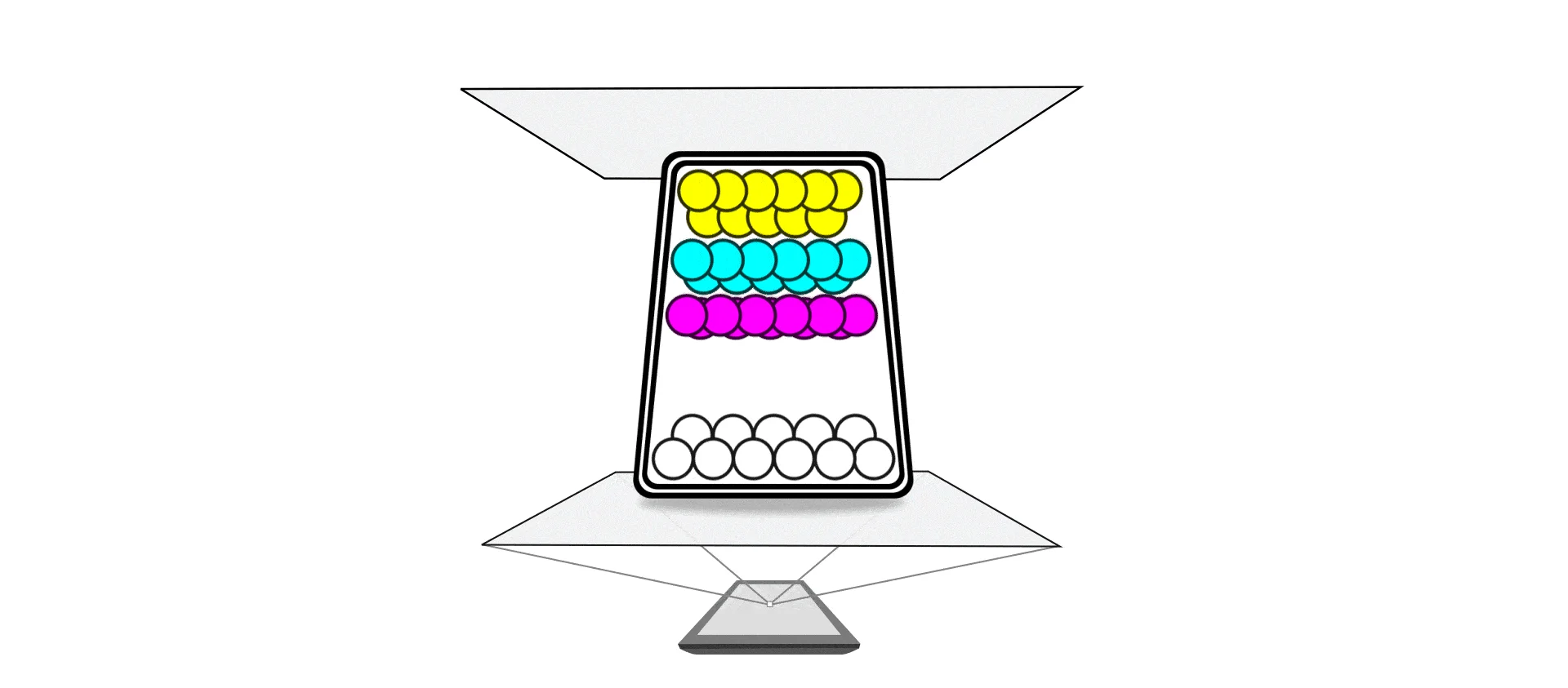

Gallery（ACeP）技术：在每个微胶囊中填充四种带电粒子——青色、品红、黄色和白色。这是"真正的彩色"，能呈现多达50,000种颜色。但控制四种粒子的精确位置极其复杂，一次刷新可能需要数秒甚至更长时间。目前主要用于零售标牌等对刷新速度要求不高的场景。

图片来源: www.eink.com

残影：粒子的记忆

很多电子书读者都经历过这样的场景：翻了几十页之后，屏幕上隐约浮现出之前页面的文字——这就是残影（Ghosting）。

残影的根源在于粒子运动的物理限制。当粒子从一个位置移动到另一个位置时，总会有一些粒子无法完全到位。部分粒子可能卡在途中，或者受到其他粒子的阻碍。这些"落单"的粒子会以微弱的方式显示之前的图像。

更深层的原因是"剩余电压"（Remnant Voltage）效应。粒子带电，在移动过程中会在胶囊壁上感应出电荷。这些感应电荷会形成一个弱的内部电场，影响后续的粒子运动。随着刷新次数增加，感应电荷累积，粒子定位越来越不精确。

解决方案是定期进行全刷新——先让所有像素变黑，再变白，最后显示新图像。这个过程会"重置"粒子的位置状态。你看到的那个恼人的全屏闪烁，正是为了消除残影。

温度也是一个关键因素。在低温环境下，悬浮液粘度增加，粒子移动变慢。这不仅延长刷新时间，还会加剧残影。标准电子墨水屏的工作温度范围通常在0-50°C，超出这个范围性能会明显下降。部分工业级产品通过特殊的液体配方可以将工作范围扩展到-20°C到65°C。

反射式显示：眼睛为什么舒服

电子墨水屏被广泛认为"护眼"，这个说法有其物理基础。

LCD和OLED都是自发光显示——它们主动向你的眼睛发射光线。即使调低亮度，显示器依然在"照射"你的视网膜。长时间观看会导致视疲劳，部分原因是持续的蓝光暴露。

电子墨水屏是反射式显示。它不产生光，而是反射环境光。阅读电子墨水屏与阅读纸张的光学体验几乎相同：光线照射到屏幕上，被白色粒子反射，进入你的眼睛。黑色粒子吸收光线，形成"墨水"的效果。

哈佛医学院2023年的一项研究对比了电子墨水屏和LCD对视网膜细胞的影响。研究发现，更亮、更蓝（冷色调）的光线会导致视网膜细胞更高水平的压力反应。电子墨水屏由于几乎不发射蓝光，对眼睛的压力显著更低。

但反射式显示也有局限：在暗处无法阅读。为了解决这个问题，现代电子书阅读器引入了"前光"（Front Light）技术——在屏幕边缘放置LED，通过导光板将光线均匀地引导到屏幕表面。这种光从屏幕前方照射，而不是从背后穿透，光学效果更接近台灯照射纸张。

图片来源: www.eink.com

从MIT到Kindle：二十年的技术突围

电子墨水屏的故事始于1997年。MIT媒体实验室的教授Joseph Jacobson受到电子书的启发，开始思考：能否创造一种显示技术，既有纸张的阅读体验，又能数字化更新内容？

Jacobson和他的学生J.D. Albert、Barrett Comiskey花了两年时间研究，最终开发出了基于微胶囊电泳的原型。1999年，他们成立了E Ink公司，开始商业化进程。

第一个里程碑是2004年索尼推出的Librie电子书阅读器，采用E Ink的第一代屏幕。虽然产品在日本市场反响平平，但证明了技术可行性。

真正的爆发点是2007年。亚马逊推出第一代Kindle，配备了6英寸电子墨水屏。Oprah Winfrey在节目中将其列入"最喜爱物品"清单，电子书阅读器从此进入主流视野。E Ink公司的数据显示，到2009年，Kindle、Nook、Kobo等品牌已经让电子书阅读器成为一个真正的市场品类。

技术也在持续演进。2013年，E Ink推出Carta系列，对比度比前代提升50%，达到接近纸张的视觉效果。2021年的Carta 1200进一步将对比度提升到约17:1，响应速度提升20%。2024年的Carta 1300对比度达到20:1，黑白显示效果已经相当出色。

彩色技术方面，Kaleido系列已经迭代到第三代，色彩饱和度和刷新速度都有明显提升。Gallery 3则代表了彩色电子墨水的最高水平，但刷新速度仍限制了其在消费级设备上的应用。

与LCD的本质区别

理解电子墨水屏与LCD的差异，有助于选择适合的使用场景。

这些差异决定了两种技术的最佳应用场景：电子墨水屏适合长时间阅读、户外使用、电池续航优先的场景；LCD适合需要快速响应、色彩表现、多媒体播放的场景。

有意思的是，两种技术正在相互渗透。一些厂商尝试将电子墨水屏作为手机的第二屏幕，用于阅读和显示通知；另一方面，LCD技术也在改进反射式显示，出现了"Memory LCD"等低功耗变体，试图在保持刷新速度的同时降低功耗。

物理极限与未来方向

电子墨水屏能变得更快吗？从根本上说，这取决于能否让粒子在液体中移动得更快。但物理定律给出了边界：粘滞阻力与速度成正比，更快的移动需要更大的驱动力，而过大的电压会带来其他问题——粒子损伤、液体电解、功耗增加。

目前的研究方向包括：

液体配方优化：降低悬浮液的粘度，可以让粒子移动更快。但粘度太低会导致粒子难以精确定位，增加残影。

粒子工程：更小的粒子、更均匀的电荷分布、更好的表面处理，都有助于提高响应速度。纳米级的二氧化钛颗粒已经比早期的微米颗粒快了很多。

驱动波形优化：通过更智能的电压序列，可以在保证图像质量的前提下缩短刷新时间。这主要是软件层面的改进。

新材料体系：除了电泳显示，其他低功耗显示技术也在发展，如电润湿（Electrowetting）、电致变色（Electrochromic）等。它们各有优缺点，但目前都未能撼动电泳技术的主导地位。

电子墨水屏已经存在了超过25年。在这段时间里，它从一个实验室概念变成了数亿人日常使用的成熟产品。它的核心优势——双稳态、反射式、低功耗——来自物理原理，这些优势不会消失；它的核心限制——刷新速度——同样来自物理原理，短期内也难以突破。

对于阅读者来说，理解这些原理有助于更好地使用设备：知道为什么需要定期全刷新，知道低温会影响体验，知道为什么"护眼"的说法有其根据。对于技术爱好者来说，电子墨水屏是物理原理如何塑造产品形态的绝佳案例——每一次翻页的闪烁，每一次残影的出现，都是粒子在液体中物理运动的直接结果。
